中波红外热像仪—外场测试

时间：2023-03-17 编辑：本站

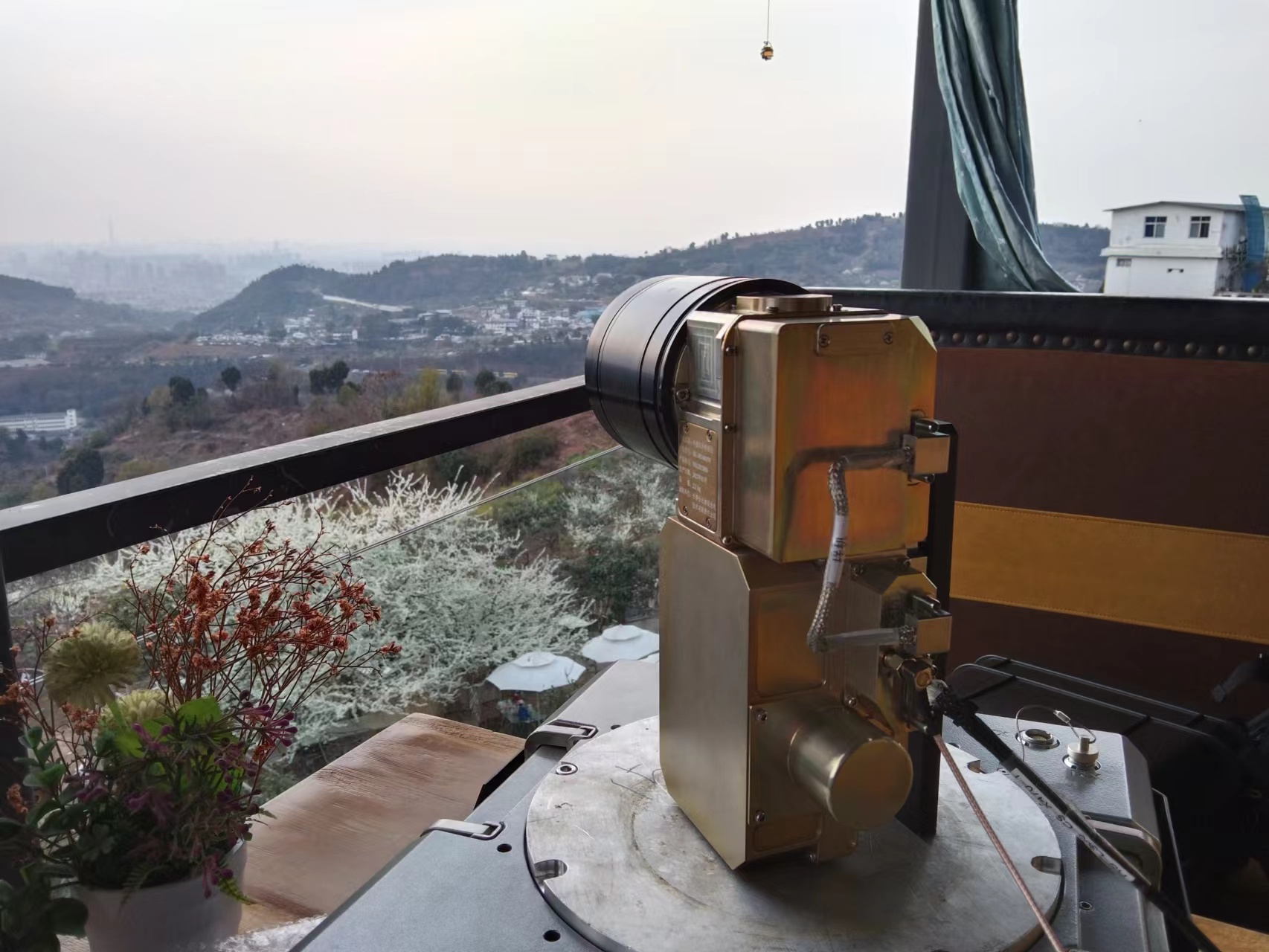

成都外场红外热像仪远距离场景测试

2023年3月8日，长春长光睿视光电技术有限责任公司前往成都龙泉山，参与客户单位组织的中波红外热像仪外场远距离场景测试工作。

当天天气情况：晴，山上有薄雾。

探测距离为：2公里、15公里、25公里，分为白天、晚上，在探测距离相同的情况下观察同一目标。（由于网站后台原因，视频为压缩后的，如需原视频请联系：周满15948006977微信同步）

白天/2公里

晚上/2公里

白天/15公里

晚上/15公里

白天/25公里

晚上/25公里

晚上/30公里—飞机

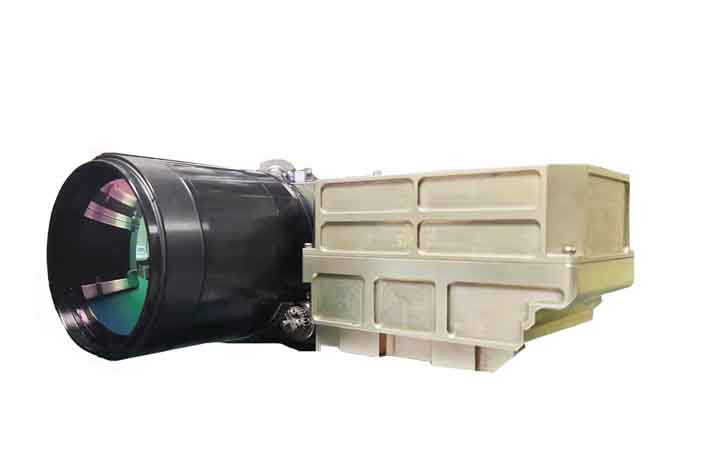

中波红外热像仪RS-305/40MW

1.主要功能要求
1）连续变焦
2）自动调焦
3）对红外机芯进行控制；
4）功耗：≤20W；
5）整机重量：2.25kg±100g；
6）尺寸：186mm×225mm×95mm；
2. 主要性能指标
2.1 镜头主要技术指标要求
1）F数：4.0；
2）焦距范围：30mm～300mm
3）光轴一致性：≤2个像素
4）机芯采用的国产探测器性能指标如下：
a）工作波长：3.7（±0.2）～4.8（±0.2）μm
b）像元数：640x512 / 320×256；
c）像元大小：15μm / 30μm
2.2接口要求
1）图像输出接口：SDI接口；
2）通讯控制接口：采用全双工RS-422接口；
3）电源接口：输入18V～～36V；

4）SDI 输出视频为 640＊512 / 320×256；
