RS-305/55MW中波红外热像仪

时间:2022-10-24       编辑:本站

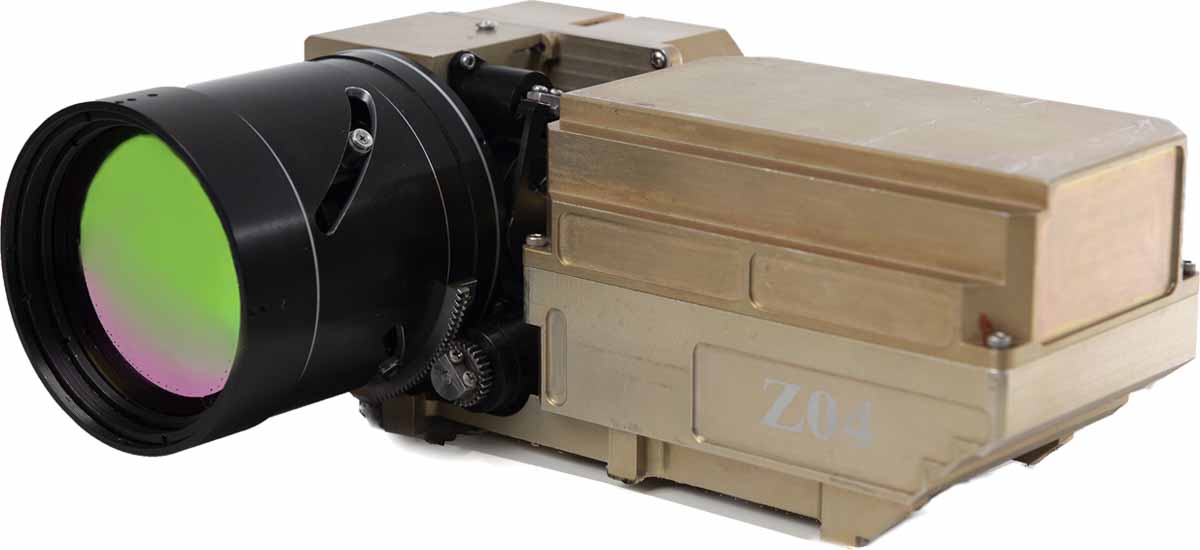

制冷型中波红外热像仪RS-305/55MW





本产品为中波红外连续变焦距热像仪。热像仪具有连续变焦、调焦和辅助非均匀校正的功能。

热像仪具有完全自主知识产权,全国产化设计,符合军工标准,成像质量高、光轴一致性好、环境适应性强。采用折转式光路设计,结构紧凑、体积小、重量轻、集成度高,可广泛用于到机载夜视、车载监控、森林防火、电力巡线、边防巡逻、反恐侦察等领域。


1.主要功能要求

1)连续变焦

2)自动调焦

3)对红外机芯进行控制;

4)功耗:20W

5)整机重量:2.0kg±100g

6)尺寸:181mm×221mm×88mm

2. 主要性能指标

2.1 镜头主要技术指标要求

1F数:5.5

2)焦距范围:30mm300mm

3)光轴一致性:2个像素

4)机芯采用的国产探测器性能指标如下:

a)工作波长:3.7(±0.2)~4.8(±0.2)μm

b)像元数:640x512 /320×256

c)像元大小:15μm / 30μm

2.2接口要求

1)图像输出接口:SDI接口;

2)通讯控制接口:采用全双工RS-422接口;

3)电源接口:输入18V~~36V

4SDI 输出视频为 640512 / 320×256
