RS-M150P三轴稳定平台

时间:2020-07-07       编辑:本站

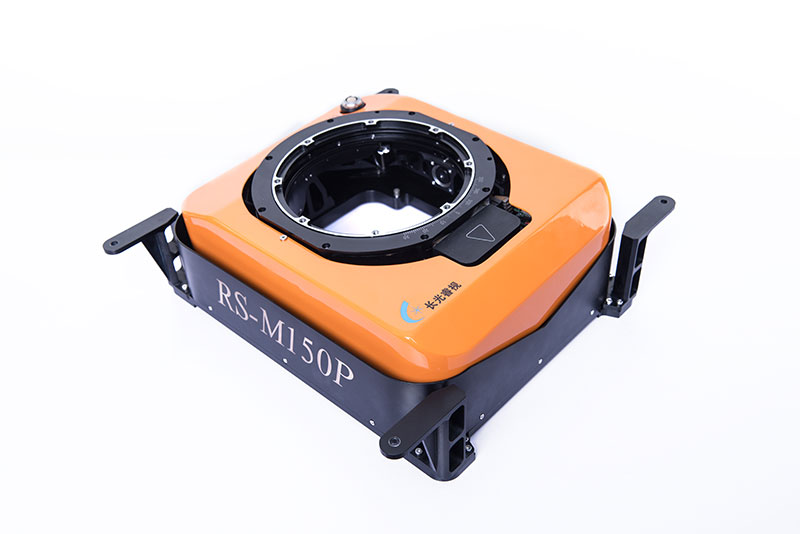

三轴稳定平台RS-M150P

  三轴稳定平台为航空遥感提供了优异的垂直摄影能力,并可通过真实航迹和期望航迹的设置进行偏流补偿,改善图像的旋角偏差。多传感器融合、先进的伺服控制算法及宽稳定范围可适应各种苛刻的飞行条件,优异的电路设计和结构设计保证了系统的高可靠性。


稳定范围

俯仰:-15°~+15°
横滚:-15°~+15°
偏流:-30°~+30°

稳定精度

(有POS支持)

垂直方向误差:≤0.2°(1σ)

 偏流方向误差:≤0.2°(1σ)

指令接口

RS-232

POS接口

RS-422

供电电压

DC+28V(DC+24V~+30V)

平台尺寸

387mm(L)×371mm(W)×125.7mm(H)(含减震器及支架尺寸);

343mm(L)×265mm(W)×125.7mm(H)(不含减震器及支架尺寸)

平台重量

≤4.8kg

供电功耗

22W(平均),60W(极限)

工作温度

-25℃~+55℃

承载能力

≤6kg

可用直径

152mm
