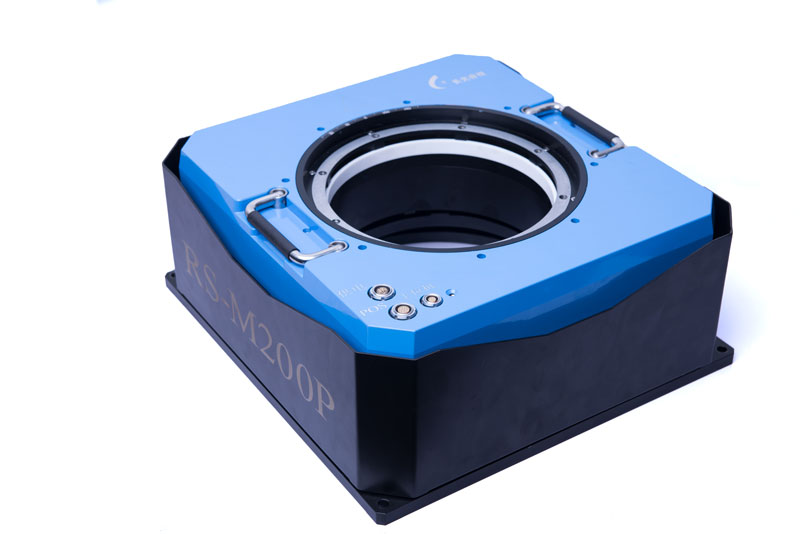

RS-M200P三轴稳定平台

时间:2020-07-07       编辑:本站


  三轴稳定平台为航空遥感提供了优异的垂直摄影能力,并可通过真实航迹和期望航迹的设置进行偏流补偿,改善图像的旋角偏差。多传感器融合、先进的伺服控制算法及宽稳定范围可适应各种苛刻的飞行条件,优异的电路设计和结构设计保证了系统的高可靠性。


稳定范围

俯仰:-7°~+7°
横滚:-7°~+7°
偏流:-25°~+25°

稳定精度

(有POS支持)

(基座角速率≤10°/s)

垂直方向误差:≤0.2°(1σ)

偏流方向误差:≤0.2°(1σ)

指令接口

RS-232

POS接口

RS-232/RS-422

供电电压

+24VDC(+20VDC~+30VDC)

平台尺寸

400mm×380mm×167mm

平台重量

17kg

供电功耗

35W(平均),80W(极限)

工作温度

-35℃~+55℃

承载能力

≤30kg

可用直径

200mm
